觸摸屏全貼合膠新秀-----------有機矽LOCA光學膠
資料下載 | 成功案例 | 收藏康利邦 | 站點地圖歡迎光臨康利邦高分子新材料有限公司

深圳市康利邦官網 康利邦高分子新材料-中國誠信矽膠粘接劑品牌

全國谘詢熱線:13823642127

熱門關(guan) 鍵詞:

康利邦粘結劑
當前位置:首頁 » 康利邦資訊中心 » 康利邦公司動態 » 觸摸屏全貼合膠新秀-----------有機矽LOCA光學膠

觸摸屏全貼合膠新秀-----------有機矽LOCA光學膠

文章出處:責任編輯:作者:人氣:-發表時間:2021-05-27 09:28:00【

觸摸屏全貼合膠新秀————有機矽LOCA光學膠



有機矽LOCA光學膠



隨著觸摸屏電子產(chan) 品市場的迅速壯大,以及人們(men) 對電子產(chan) 品智能化、便捷化、人性化要求的不斷提高,觸摸屏作為(wei) 一種直覺式輸入接口,得到了廣泛的應用。



為(wei) 了讓觸摸屏在外界強光下仍保持清晰畫質,並達到更好的防塵防水效果和機械強度,觸摸屏生產(chan) 企業(ye) 發明了全貼合工藝UV固化的丙烯酸類液體(ti) 光學膠水由於(yu) 固化速度快,對基材的粘接性好,成為(wei) 了全貼合工藝初始推廣階段的首選膠水,但隨著觸摸屏尺寸的增大和工業(ye) 應用的推廣,丙烯酸類液體(ti) 光學膠水出現了易黃變、固化後尺寸收縮率過大及在黑邊區難以完全固化等問題。



加成型有機矽LOCA光學膠可以長期於(yu) 80℃使用不黃變,固化後尺寸收縮率<0.5% ,通過調節固化體(ti) 係還可實現加溫時快速固化



康利邦自主研發熱固化有機矽LOCA光學膠和UV固化有機矽LOCA光學膠



UV固化有機矽LOCA光學膠



一、熱固化有機矽LOCA光學膠



產(chan) 品

 KL-F811

KL-F813

KL-F845

外觀

光學透明

光學透明

光學透明

應用工藝

點膠

狹縫塗布/絲(si) 網印刷

鋼網印刷

粘度(mpa.s)

A:1000

A:5500

A:45000



B:1000

B:4800

B:43000

混合比例

1:1

1:1

1:1

操作時間/23℃(min)

70

90

90

80℃固化時間(min)

25

30

30

密度/23℃(g/cm3)

0.97

0.97

0.97

折射率

1.41

1.41

1.41

針入度(1/10mm)

180

160

140

透光率(%)

>99

>99

>99

黃變指數(%)

<0.2

<0.2

<0.2

霧度(%)

<0.2

<0.2

<0.2

體(ti) 積收縮率(%)

<0.1

<0.1

<0.1

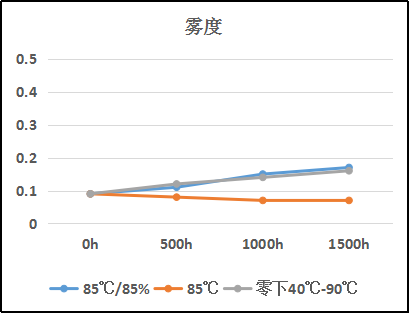

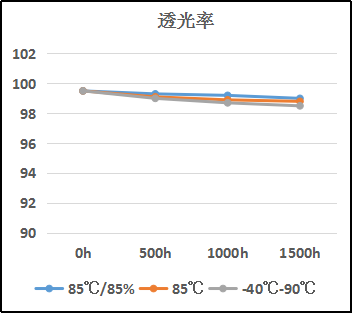

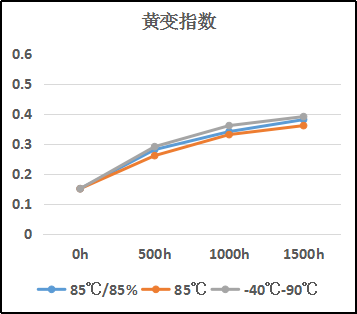

熱固化有機矽LOCA光學膠



熱固化有機矽LOCA光學膠



熱固化有機矽LOCA光學膠



二、UV固化有機矽LOCA光學膠



產(chan) 品

 UV-901

UV-903

UV-905

外觀

光學透明

光學透明

光學透明

應用工藝

點膠

狹縫塗布/絲(si) 網印刷

鋼網印刷

粘度

A:2000

A:5000

A:45000



B:2000

B:4800

B:50000

混合比例

1:1

1:1

1:1

操作時間/23℃

>24H

>24H

>24H

UV光波長(nm)

365

365

365

固化能量mj/cm2

2000

2000

2000

密度/23℃(g/cm3)

0.97

0.97

0.97

折射率

1.41

1.41

1.41

針入度(1/10mm)

150

150

140

透光率(%)

>99

>99

>99

黃變指數

<0.2

<0.2

<0.2

霧度(%)

<0.2

<0.2

<0.2

體(ti) 積收縮率(%)

<0.1

<0.1

<0.1



UV固化有機矽LOCA光學膠

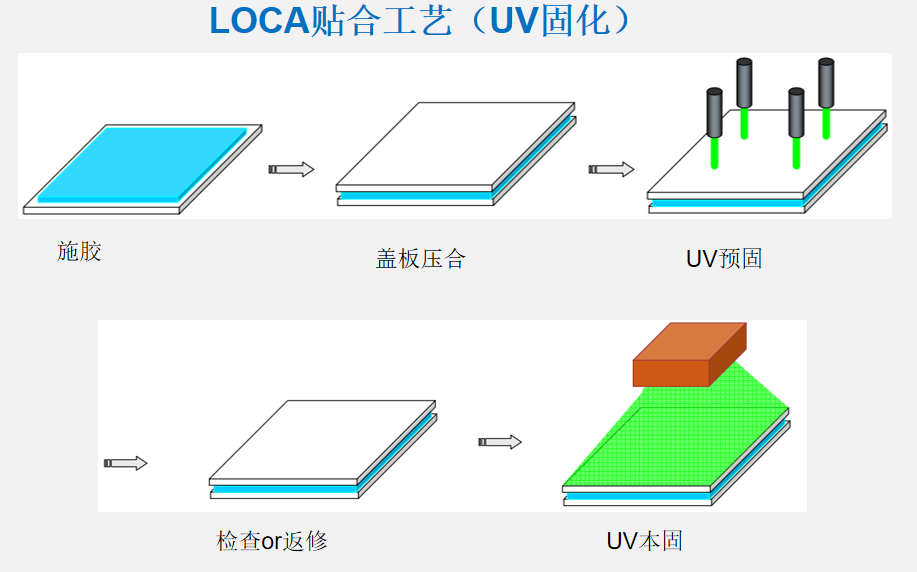

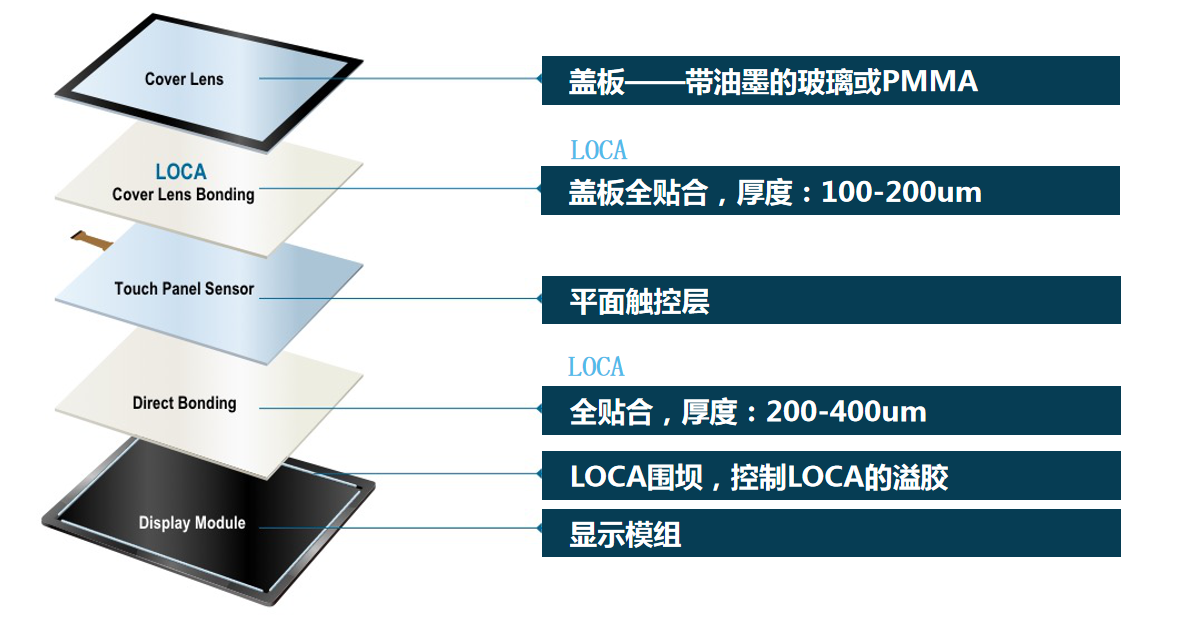

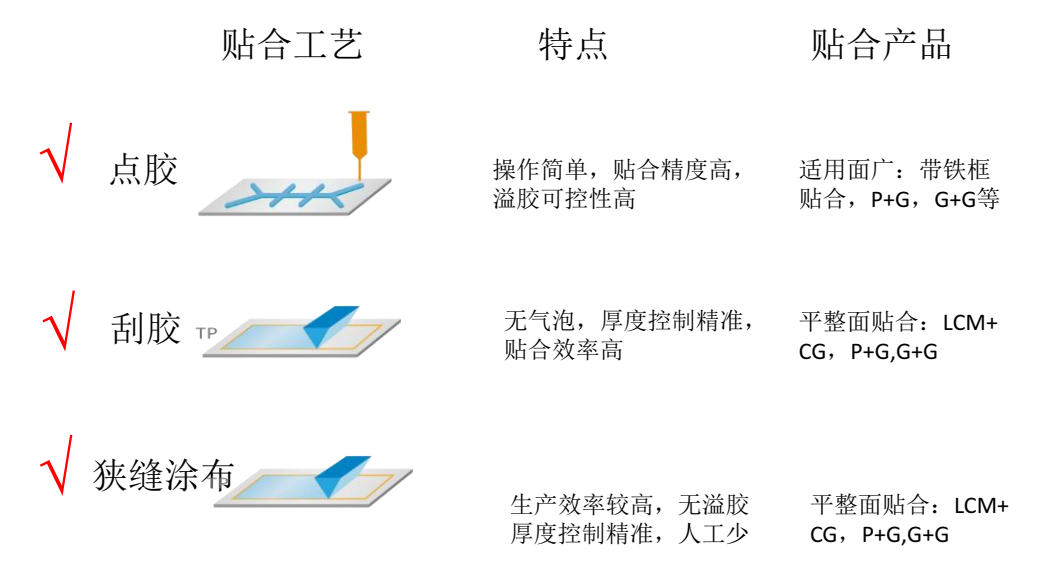

LOCA貼合工藝

UV固化有機矽LOCA光學膠



UV固化有機矽LOCA光學膠






相關資訊

<
