矽膠保護膜常見問題有哪些_如何解決(jue) 呢？

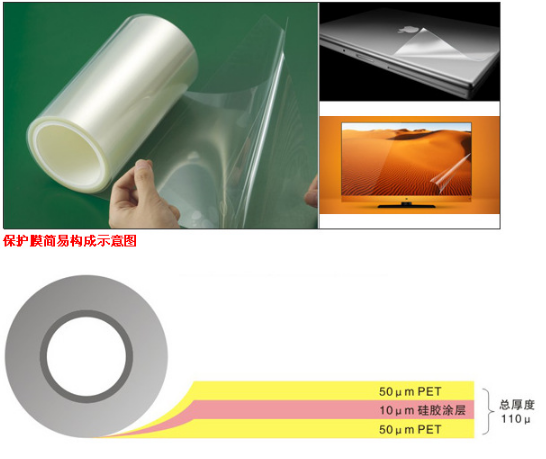

矽膠保護膜常見問題——脫膠

①矽膠有很好的耐老化，耐化學特性也是壓敏膠裏比較好的。在強氧化劑的環境（包含溶液、濃度較高的蒸氣環境）會(hui) 導致比較嚴(yan) 重形變；

②矽膠長期在強紫外線照射的狀況下（紫外線滅菌燈、太陽光照射）會(hui) 加快老化，1-3個(ge) 月為(wei) 便會(hui) 出現脫膠狀況。

③長期的高溫高低溫（例如雙85的仿真模擬環境）不適合超出三天。

矽膠保護膜常見問題——殘膠

①被貼玻璃曆經機械設備磨紗處理，更非常容易出現殘膠狀況。

②原材料長期存儲(chu) 在高溫曝曬的環境下

③聚酯薄膜耐熱性達不到生產(chan) 製造規定出現比較嚴(yan) 重的拉申或是收攏形變

④玻璃上絲(si) 印的油墨幹躁欠佳也會(hui) 導致原材料混溶；

⑤油墨幹躁溫度不適合超出聚酯薄膜的極限溫度

⑥保護膜剝離力超出100克之上的黏性提議應用底塗，能夠 合理防止脫膠殘膠狀況。

矽膠保護膜常見問題——矽遷移

全部的矽膠保護膜都是多多少少出現矽遷移狀況，隻有盡可能減少，沒法完 全清理。降低矽遷移的方式關(guan) 鍵有：

①基材原膜電暈放電值超出50達因；

②膠水幹固要完全（多添加小量環氧固化劑、提升塗布機烘幹箱溫度、減少塗布走速）；

③錨固劑在原先使用量的基本上降低百分10的添加量；

④貼玻璃後的產(chan) 品不適合儲(chu) 放在高溫高低溫的環境中（雙85仿真模擬環境下二十四小時無轉變）；

⑤切忌在矽膠粘基上覆含矽離型膜。

上述內(nei) 容便是深圳康利邦整理的關(guan) 於(yu) 矽膠保護膜的常見問題以及對應的解決(jue) 方法，望能夠幫助到大家減少不必要的失誤。
