離型劑是什麽(me) ？離型劑是指在某些基材，表麵形成一定的剝離力的輔助材料，以達到基材和其他材料之間有一個(ge) 穩定的力。常見的離型劑種類有有機矽類離型劑，氟素離型劑，UV離型劑。工業(ye) 上上蠟，纖維素也可以形成穩定的離型層。【康利邦】提供PET膜塗布專(zhuan) 用優(you) 質有機矽離型劑

有機矽離型劑

分為(wei) 溶劑型、無溶劑型、乳液型三種，多為(wei) 乙烯基矽油，

特殊要求；必須達到固化溫度和足夠的固化時間。

存儲(chu) 穩定性（室溫存儲(chu) ）；可以長期存儲(chu) 。

老化穩定性（在加工穩定性）；較大。

矽轉移；高度—輕度。

催化劑；鉑金、有機錫。

常見的組成成分；多組分。

離型力；1g-1000g。

溫度要求；必須達到固化溫度。

常見的測試方法；FINAT10.FINAT11。

反應類型；無溶劑型和乳液型為(wei) 加成型，溶劑型，縮合型、加成型。

塗布基材；溶劑型和乳液型為(wei) 膜、紙，無溶劑，不詳。

膜麵效果；（溶劑型，很好）。 （無溶劑，一般）。 （乳液型，較好）。

塗布頭的選擇；（溶劑型，兩(liang) 棍、微凹、刮板）。 （無溶劑型，五輥及以上）。 （乳液型，兩(liang) 棍、氣刀、線棒）。

塗布量；（溶劑型，紙張：0.2g-0.5g 膜：0.08g-0.2g ）。（無溶劑型，紙張：0.3g-2g 膜：0.1g-3g）。（乳液型，紙張：2.0g-1g）。

料槽壽命；（溶劑型，有產(chan) 品6個(ge) 小時左右，有機錫催化的時間會(hui) 更長）。（無溶劑性，有的產(chan) 品7個(ge) 小時左右，有機錫催化的時間會(hui) 更長）。（乳液型，有的產(chan) 品6個(ge) 小時左右，有的會(hui) 在48個(ge) 小時以上）

加工上的一些技巧之類的問題；溶劑型，助劑+鉑金。

無溶劑型，主劑+交聯劑。

乳液型，無。

非矽類離型劑

烷基或者聚乙烯亞(ya) 胺類高分子聚合物。

固化方式；熱固化。

反應類型；加成。

離型力；≥150g。

存儲(chu) 穩定性（室溫存儲(chu) ）；可以長期存儲(chu) 。

老化穩定性（在加工穩定性）；很小。

矽轉移；無。

塗布頭的選擇；兩(liang) 棍、微凹。

催化劑；鉑金。

塗布基材；膜、紙。

膜麵效果；較好。

常見的組成成分；單組份。

塗布量；膜0.02g-0.1g一般用溶劑，紙，3g左右，一般是用水性溶劑型比較多。

常見的測試方法；FINAT10.FINAT11。

特殊要求；需要加熱去開稀，在使用時，也需要不停給料槽加熱。溶劑一定要選擇透明性比較好的。

料槽壽命；和保質期相同，可以無數次加熱在利用。

加工速度；70米/分鍾左右。

溫度要求；烘幹即可。

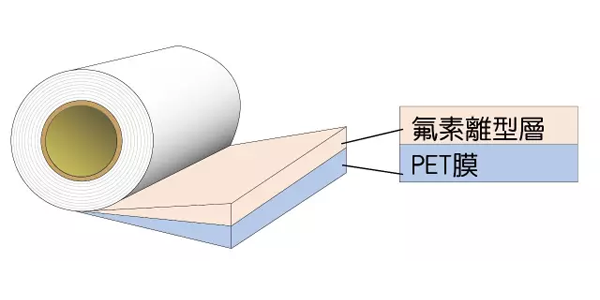

氟素離型劑

含氟嵌段的離型劑。

固化方式；熱固化。

反應類型；加成。

離型力；超輕。

存儲(chu) 穩定性（室溫存儲(chu) ）；無。

老化穩定性（在加工穩定性）；很小。

矽轉移；很小。

塗布頭的選擇；無。

催化劑；鉑金。

塗布基材；膜。

膜麵效果；無。

常見的組成成分；多組分。

塗布量；和有機矽的相似。

常見的測試方法；四維膠帶或者日東(dong) 903UL。

特殊要求；某些氟素離型劑需要特殊的含氟溶劑稀釋。

溫度要求；必須達到固化溫度。

UV光輻射離型劑

自由基固化有機丙烯酸酯類，陽離子固化環氧有機矽類

固化方式；UV紫外線光輻射。

反應類型；加成。

離型力；超輕--常規。

存儲(chu) 穩定性（）室溫存儲(chu) ）；存儲(chu) 時間隻有幾個(ge) 月，過保質期即會(hui) 離型力大幅的消失。

老化穩定性（在加工穩定性）；很小。

矽轉移；很小。

塗布頭的選擇；五輥、微凹。

催化劑；鉑金。

塗布基材；膜。

膜麵效果；無。

常見的組成成分；多組分。

塗布量；無。

常見的測試方法；FINAT10.FINAT11。

特殊要求；自由基的必須衝(chong) 氮氣保護，陽離子對基材要求比較高。

溫度要求；必須達到一定的輻射能，烘箱可無限延長。

根據基團分，有機矽類大多屬於(yu) 乙烯基矽油，氟素離型是含有氟的嵌段聚合物。

UV離型劑分為(wei) 自由基型，陽離子型。

【康利邦】提供PET膜塗布專(zhuan) 用優(you) 質有機矽離型劑
