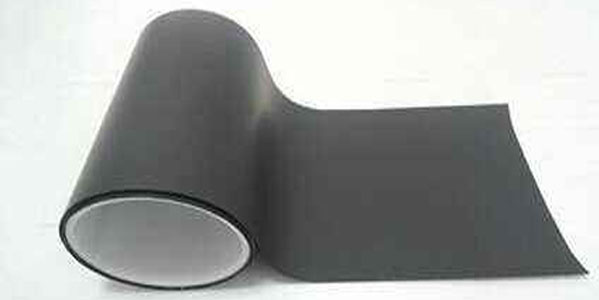

康利邦KL-6602有機壓敏膠，是款適合導熱性能極佳、表麵粗糙、質地非常脆的石墨片製程保護膜專(zhuan) 用微粘矽膠膠水。配合KL-298T錨固劑、PT-4000鉑金水製備而成的保護膜，可做到0.5g到5g低剝離力，適用於(yu) 石墨片生產(chan) 、排氣。

應用領域

主要應用於(yu) 石墨片貼膜（製程ITO保護膜/排氣膜）

特性

康利邦KL-6602是高分子聚矽氧烷類表麵處理粘合劑，經中溫（90℃-140℃）固化成型，能與(yu) PET塑膠卷材牢固粘接，固化後膠膜粘接PET的強度高，膠膜柔韌，耐衝(chong) 擊，耐水，耐介質及耐老化；膠膜無氣泡、耐高溫、無毒無味、無腐蝕；膠膜剝離性能好，自動吸附性強，優(you) 良的排泡性，剝離力低，不掉膠，不殘膠。

矽膠膠水使用方法：

1:配置膠水：用乙酯或二甲苯將膠水開稀，加入錨固劑KL-297T並攪拌均勻，在添加KL-6602低粘壓敏膠混合20分鍾左右，再次把有機溶劑與(yu) 鉑金水PT-4000並充分攪拌後，在添加到剛才的主膠中去；用1~5um納米濾芯過濾，即可進行塗敷生產(chan) 。

2:固化條件：實驗室塗布工藝20um幹膠，145℃烘烤90秒固化；生產(chan) 塗布參考工藝，烘箱（8節）溫度設置參考：80℃、110℃、135℃、150℃、160℃、150℃、130℃、120℃；烘烤時間和溫度是根據塗布量來調整的；塗布幹膠厚度越厚，膠水烘烤時間應相應的增加，請根據具體(ti) 設備和生產(chan) 工藝來調整。

性能指標

KL-2620 2萬(wan) 粘度的矽膠膠水，固含量100%
KL-298T 含有提速劑的錨固劑，用於(yu) 保護膜與(yu) 膠水交聯
PT-4000 鉑金硫化劑、鉑金水用於(yu) 矽膠膠水固化。

按一定比例製備的混合矽膠膠水，固化後能達到低粘度，0.5-5g低剝離力的膠層，附著在PET膜上，具有很好實用價(jia) 值。

石墨片保護膜結構：

①............PET離型劑

②............矽膠膠水層(有機矽壓敏膠)

③............PET基材（電暈或者有預塗層處理的PET材料）

儲(chu) 存條件與(yu) 有效期及包裝規格

KL-2620 矽膠粘合劑原裝密閉存放於(yu) 陰涼、通風、室內(nei) 30℃以，保質期3個(ge) 月。
KL-298T 必須密閉存放於(yu) 陰涼、隔離的室內(nei) 暗處；保質期3個(ge) 月。
PT-4000 原裝密閉存放於(yu) 陰涼、通風、室內(nei) 30℃以下；保質期3個(ge) 月。
包裝規格：20Kg/桶、180Kg/桶。

注意事項

①配好後的膠水建議在6小時內(nei) 用完，以免影響塗敷效果。
②使用過程中不要接觸水、雜質、錫、鹽、胺類添加劑及含硫、磷、氮、鐵的有機物；這些添加劑可能會(hui) 抑製粘合劑的固化。
③所有設備、器皿在接觸本產(chan) 品前必須徹底清洗幹淨。

以上為(wei) 康利邦科技在實驗室所取得數據，對保護膜廠家塗布生產(chan) 具有一定的參考，但由於(yu) 膠水使用還收到很多因素影響，因此建議您在使用前進行測試評估。
