氧化鋁是采用陽極氧化、化學氧化等工藝的特殊鋁材料，由於(yu) 其物理化學特性區別於(yu) 普通鋁，與(yu) 液體(ti) 矽膠複合比較難粘接。那麽(me) 氧化鋁用什麽(me) 膠水粘？【康利邦】針對陽極氧化的鋁金屬材料，提供CL-24S-25矽膠粘鋁膠水，能牢牢粘住不脫膠，金屬表麵無殘留、色差。

氧化鋁百科解釋：英文（aluminium oxide），化學式Al2O3，別稱：剛玉、礬土、鋁氧。是一種高硬度的化合物，熔點為(wei) 2054℃，沸點為(wei) 2980℃，在高溫下可電離的離子晶體(ti) ，常用於(yu) 製造耐火材料。純鋁是種很容易在空氣中氧化的金屬材料，氧化後材質發黑不利於(yu) 工業(ye) 生產(chan) 。因此陽極氧化鋁是指在鋁及鋁合金表麵鍍一層致密氧化鋁為(wei) 了防止進一步氧化，其化學性質與(yu) 氧化鋁相同。區別於(yu) 一般的氧化膜，陽極氧化鋁可以用電解著色加以染色。具有金屬特殊光澤又有鋁質超輕質量。被廣泛應用。鋁金屬表麵處理有陽極氧化、電鍍、化學氧化等三種方法。

陽極氧化鋁

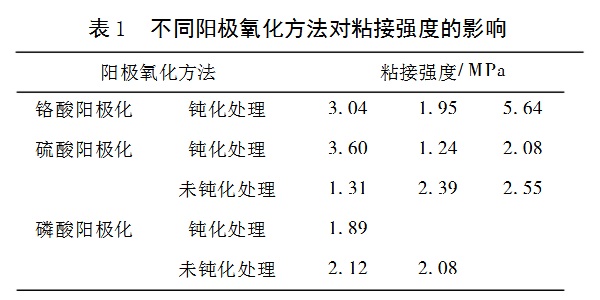

對比三種陽極化方法：鉻酸陽極化、硫酸陽極化和磷酸陽極化。

試驗數據：鉻酸陽極化可以獲得比較好的粘接效果，但是不穩定，其他粘接效果不佳。

電鍍鋁

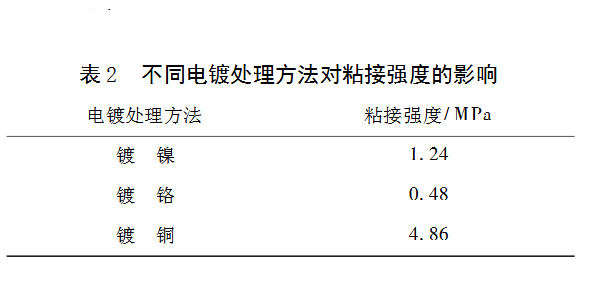

經鍍鎳和鍍鉻處理的鋁合金粘接強度較低, 特別是鍍鉻試樣鍍層直接從(cong) 鋁合金基材上脫落; 采用鍍銅方法明顯改善了鋁合金的粘接性能, 粘接強度較高, 但這種鍍層耐腐蝕性能較差，不適用。

化學氧化鋁

化學法陽極氧化處理。采用鉻酸陽極化、硫酸陽極化和磷酸陽極化三種氧化方法對鋁合金表麵處理後進行粘接試驗。
日本工業(ye) 標準JIS 6848規定的處理配方和處理工藝進行試驗, 試驗步驟如下6步：①溶劑脫脂; ②清洗劑脫脂; ③堿液脫脂; ④酸液脫除表麵氫氧化物和中和堿液; ⑤ 氧化液處理; ⑥清洗和幹燥。

化學氧化處理方法,使用康利邦CL-24S-25膠水可以使鋁合金與(yu) 矽橡膠的粘接強度不小於(yu) 3.0MPa以上。適用於(yu) 固態矽膠或者液體(ti) 矽膠與(yu) 鋁金屬粘接。

矽膠粘鋁膠水注意事項：

①對矽膠粘鋁膠水，膠水固化後塗層厚度0.12mm左右；

②烘幹建議烤箱內(nei) 溫度140℃、時長5分鍾；

③塗膠水後停放時間建議在4小時內(nei) 使用，更利於(yu) 對粘接強度；

鋁合金材料采用化學氧化處理粘接效果優(you) 於(yu) 陽極氧化鋁、鋁電鍍。因此建議客戶可考慮化學氧化處理鋁金屬更利於(yu) 與(yu) 矽膠粘接。
