液態矽膠粘不鏽鋼膠水使用方法「康利邦」膠水廠免費分享

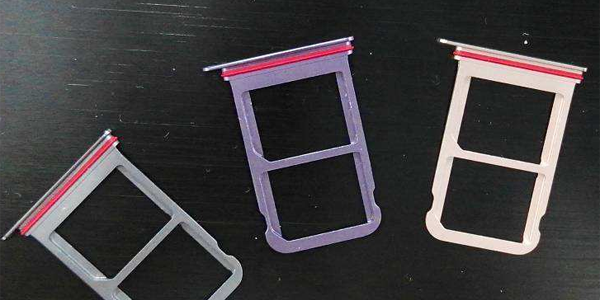

一種矽膠粘不鏽鋼膠水的使用方法，包括以下步驟：1）基材清洗，配置膠水；2）基材烘烤，膠水脫氣靜置；3）塗膠；4）二次烘烤；5）硫化；6）二次硫化；7）修邊；8）全檢。康利邦CL-26AB矽膠膠水，將不鏽鋼連接件和液態矽膠粘結起來，兩(liang) 次硫化後，可將連接強度達到極限，增加了手機連接件的防水密封性可達到IP68認證，減少膠水脫落現象，改善矽膠的脫落率由15%下降至3‰。是款優(you) 質液態矽膠與(yu) 不鏽鋼粘接膠水。
矽膠粘不鏽鋼膠水使用方法如下：
1）基材清洗，配置膠水
1.1：不鏽鋼金屬基材清洗：常溫下將不鏽鋼連接件放入酒精中清洗，數量1000pcs，時間保持2~5min；將不鏽鋼連接件的外表髒汙清洗掉，通常采用直接浸泡並攪動3-10次，使不鏽鋼連接件外表的油汙。
1.2：CL-26AB膠水配置：由於采用AB雙組份配方，使用前需要根據需求按照質量比，配置膠水，混合均勻，更多可谘詢客服：400-611-9269
2）基材烘烤，膠水脫氣靜置
2.1：不鏽鋼基材烘烤：將清洗好的不鏽鋼連接件放入溫度為105±5℃的烤箱中進行烘烤15~30min；通過高溫將酒精揮發掉，利於後續的膠水固化層不會脫落；
2.2：把混合好的矽膠膠水膠水進行排泡、靜置處理，市場建議在15到30分鍾。
3）塗刷膠水：
在燒烤好的不鏽鋼連接件四周塗膠；康利邦CL-26AB矽膠膠水可采用人工塗膠或者自動塗膠，膠水的作用是為了將不鏽鋼連接件和液態矽膠粘結在一起不產生脫落現象；
4）二次烘烤：
將塗過膠的不鏽鋼連接件放入溫度為105±5℃的烤箱中進行烘烤30±5min；將膠層烘烤進行幹燥；
5）硫化：
將烘烤完畢的不鏽鋼連接件放入模具中，通過模具的流道注入液態矽膠將產品硫化成型腔形狀；通過模具使不鏽鋼連接件外側包裹有液態矽膠並形成固定形狀；硫化溫度為120~130℃，硫化時間為30秒。
6）二次硫化：
將硫化好的產品放入烤箱進行二次硫化，烤箱溫度為135±5℃；再次硫化增加液態矽膠的強度，使其硫化更加徹底不易變形；二次硫化的時間為30±5min。
7）修邊：
將二次硫化好的矽膠不鏽鋼複合材料進行外觀檢測，並通過修邊治具將多餘的毛邊進行清理；通過修邊治具將產品的毛邊去除；
8）全檢：
質檢部把修邊後的產品采用顯微鏡檢測外觀及尺寸，對加工完成的產品進行檢測。
康利邦膠水廠生產的CL-26AB液體矽膠膠水，將不鏽鋼連接件和液態矽膠粘結起來，通過兩次硫化過程，可將粘結強度增加到最大，增加了連接件的防水密封性，也極大地減少了產品脫落現象，使矽膠的脫落率由15%下降至3‰以下。
康利邦膠水廠還提供以下四種矽膠粘不鏽鋼膠水：
①CL-24 雙二五催化的固態矽膠與不鏽鋼高溫熱粘接
②CL-24S 過氧化物催化混煉膠與不鏽鋼模壓一體成型；
③KN-300T-1 室溫下矽膠粘金屬
④601膠水+K770處理劑 瞬間膠搭配處理劑用於常溫小麵積矽膠粘金屬材料
更多矽膠粘接不鏽鋼可免費谘詢客服：
最新產品
同類文章排行
- 液態矽膠與固態矽膠有什麽差異
- 三防膠和防霧膠有什麽區別？
- 熱熔膠一般用在哪裏
- 可以粘金屬的強力膠水有哪些?
- 為何不在玻璃上使用瞬幹膠？
- 什麽時候使用瞬幹膠底塗
- 還在糾結快幹膠和慢幹膠哪個好？
- 電子膠有哪一些類型？
- 哪些產品會用液態矽膠來做？
- 什麽是白化現象？
最新資訊文章
您的瀏覽曆史
